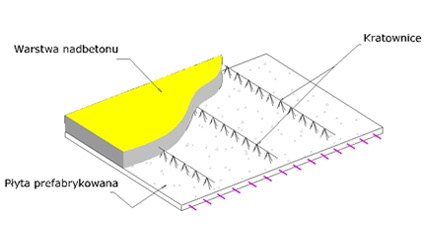

Strop prefabrykowano-monolityczny typu OL-GRAN jest konstrukcją zespoloną złożoną z płyty betonowej zbrojonej, wykonanej w warunkach fabrycznych w dolnej części, zaś w górnej części jest uzupełniany betonem wylewanym na budowie.
Dolna część stropu jest dostarczana na budowę w postaci prefabrykatu grubości 5,5 cm.

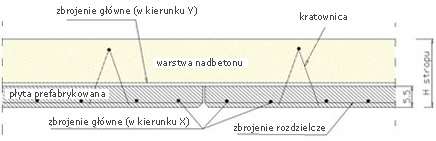

W elementach zabetonowane jest zbrojenie główne w kierunku rozpiętości prefabrykatu wraz z prętami rozdzielczymi i elementy kratownicowe wystające poza prefabrykat.
Elementy kratownicowe zatapia się w prefabrykat w celu uzyskania możliwości rozformowania prefabrykatów oraz w celu osiągnięcia znacznych rozpiętości podparć montażowych na budowie.
Dostarczone prefabrykaty są następnie układane na podporach montażowych. Po ułożeniu zbrojenia górnego w postaci siatek zgrzewanych, prętów są zalewane betonem do pełnej wysokości stropu.
Szerokość prefabrykatów :
minimalna 30 cm
maksymalna 250 cm
Długość prefabrykatów:
minimalna 40 cm
maksymalna 800 cm
Charakterystyka stropu:
odporność ogniowa 1 h
prefabrykaty wykonane są z betonu klasy B20 i wyższej
Zalety stosowania stropów OL-GRAN:
niska masa prefabrykatu - montaż przy użyciu lekkiego sprzętu,
idealna gładkość dolnej powierzchni stropu - nie jest wymagane tynkowanie ( jedynie szpachlowanie styków prefabrykatów )
dowolne kształtowanie geometrii - możliwość wykonania płyty o dowolnym kształcie z przygotowanymi na etapie produkcji otworami wentylacyjnymi, instalacyjnymi, itp.
szybki montaż - montaż "z kół" bez konieczności składowania , ograniczone do minimum prace zbrojarskie wykonywane na budowie, montaż stropu bez użycia deskowań, szalunków i wylewek, jedynie z użyciem podpór montażowych
łatwy montaż - montaż stropu odbywa się na podstawie dostarczanej dokumentacji technicznej
estetyka - styki płyt zbrojone na budowie eliminują zjawisko klawiszowania;
funkcjonalność - możliwość zabetonowania rozprowadzonych instalacji w warstwie nadbetonu
ekonomiczność - nośność i wymagana ilość zbrojenia na etapie projektu jest ustalona indywidualnie dla każdego obszaru stropu
Przykłady projektów wykonawczych:
|
|
